对象创建

一维水动力模型对象，可通过手动绘制或导入的点、线、多边形图形，设置成河道中心线、河道断面、汊点、闸、泵等所需的模型对象。

• 手动绘制

• 导入对象

手动绘制

1. 打开或新建项目，在菜单栏选择【编辑】进入模型编辑模式，在图层数据管理栏，打开【模型图层】下任意图层；

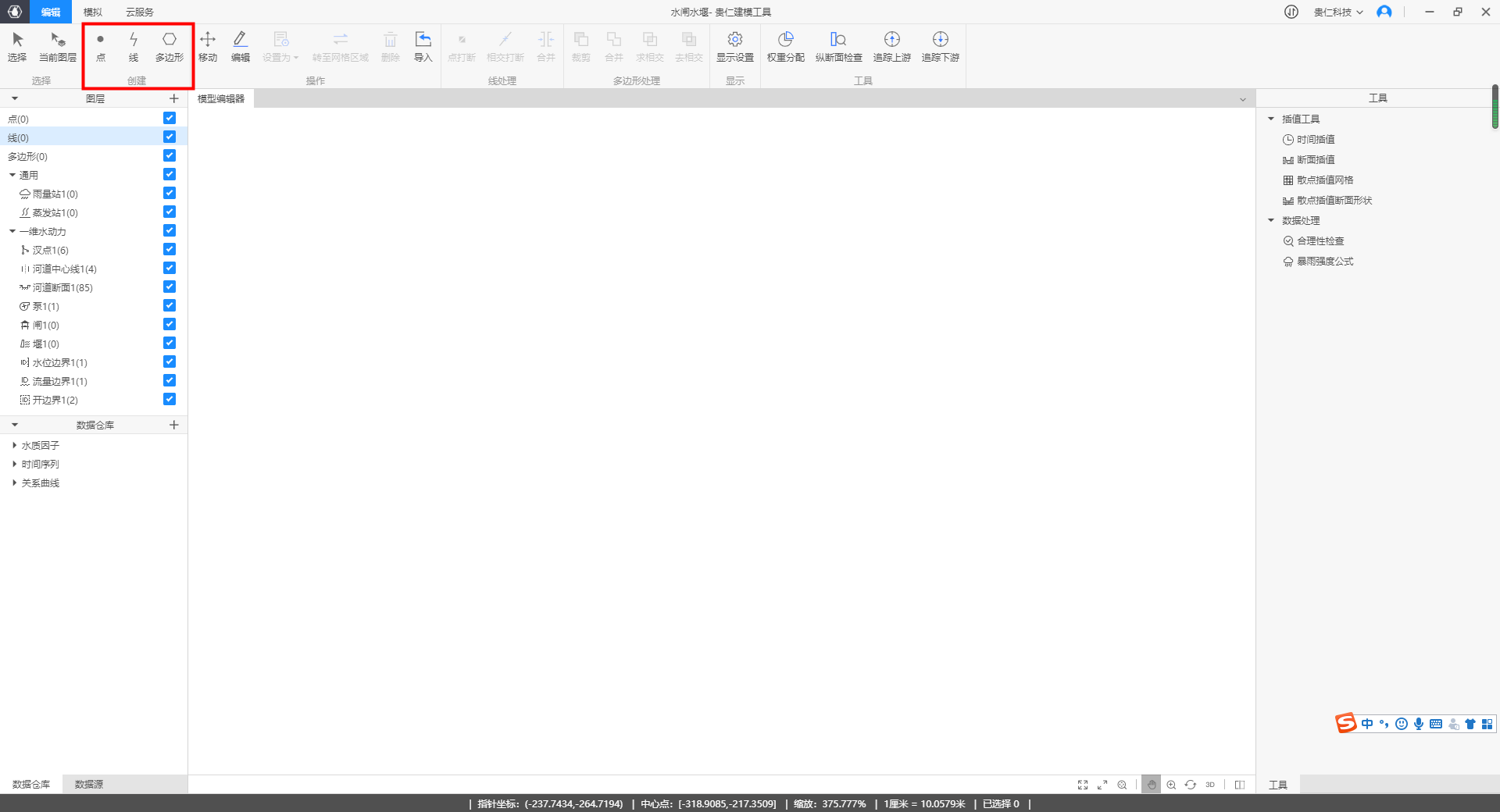

2. 在工具栏中，选择【点、线、多边形】的创建工具，在模型编辑器中绘制图形；

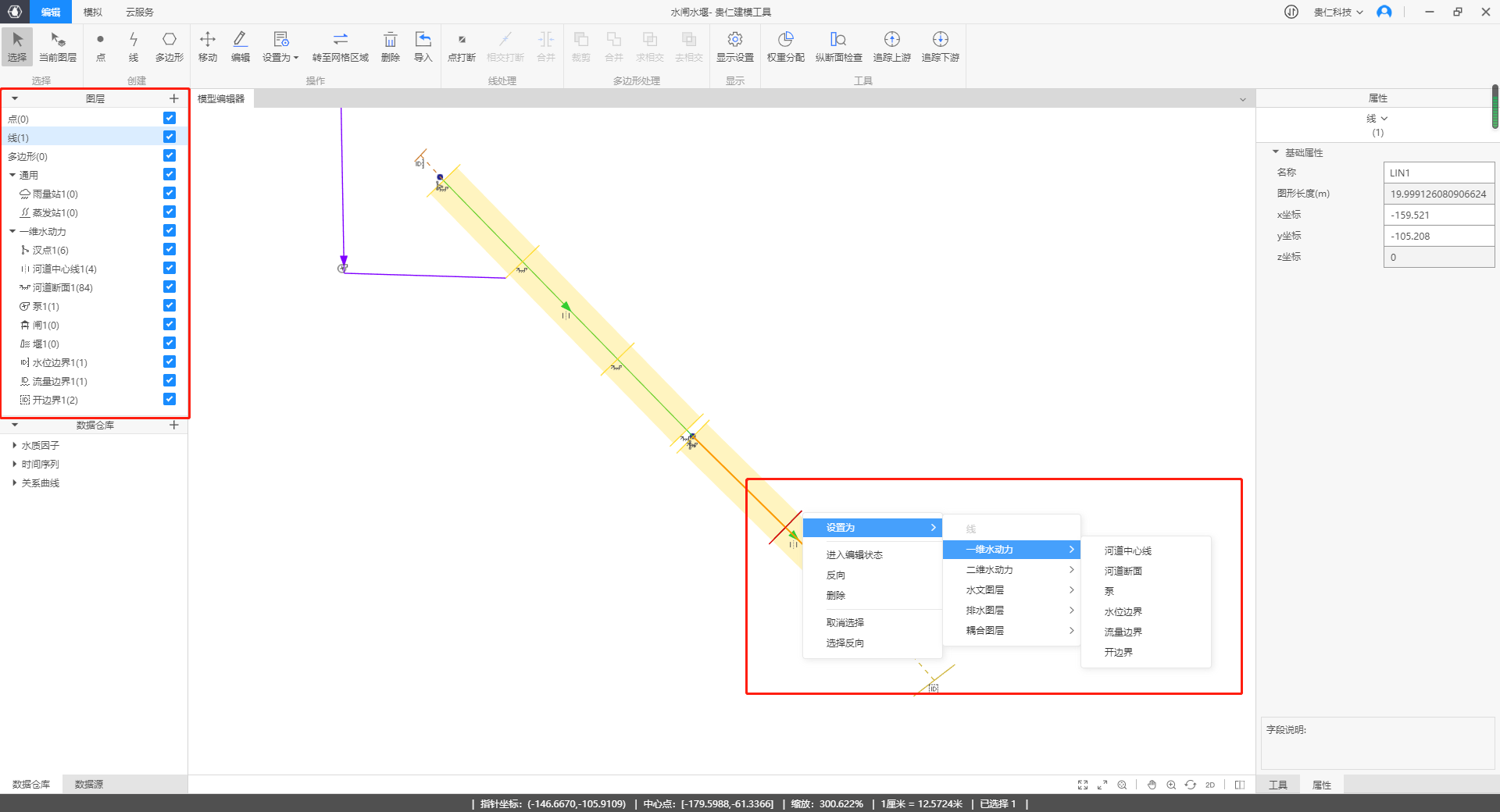

1. 选中已绘制的图形对象，点击右键菜单【设置为】或是工具栏中【设置为】，选择所需的一维水动力对象即可生成一维水动力模型对象；



导入对象

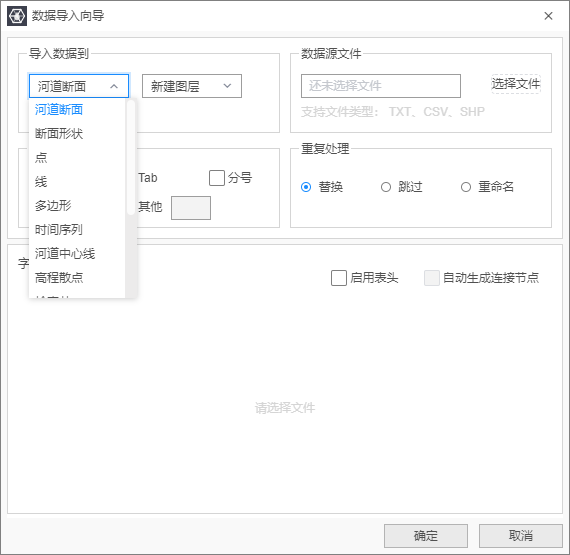

1. 选择工具栏中导入功能，选择所需导入的数据到模型编辑器中，如下图所示，不同类型数据导入要求不同。

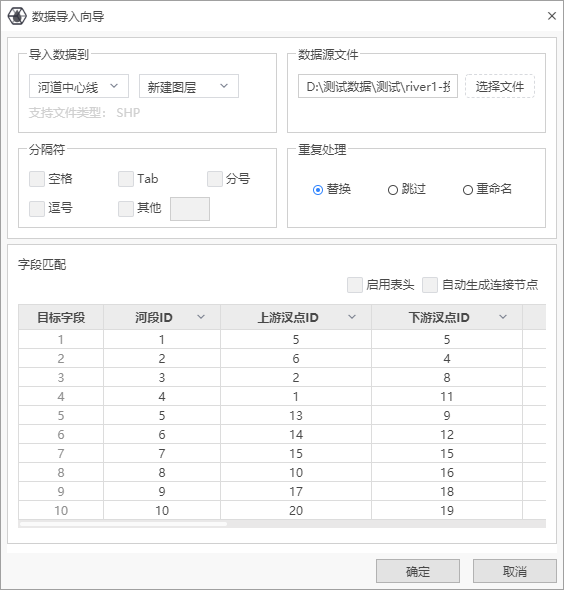

1. 以河道中心线为例，用户使用工具栏导入功能，在数据导入中心页面，选择导入类型为“河道中心线”，数据源文件选择Shp类型的文件，非此类型的源文件，不支持导入，支持处理ID重复的“河道中心线”，支持方式包括替换、跳过、重命名，导入字段可选择河段ID、上游汊点ID、下游汊点ID、长度（m）、丢弃，如下图所示。

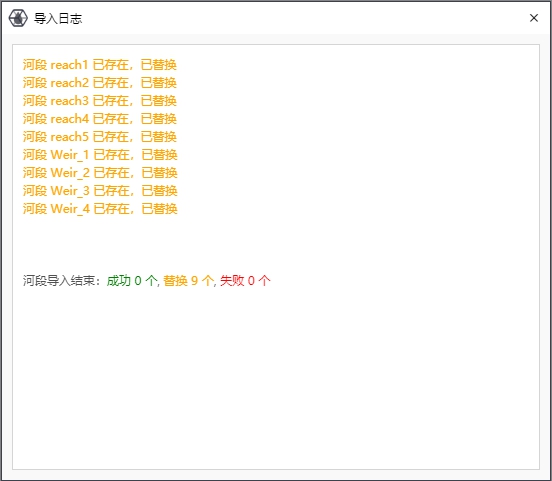

1. 点击确定后，弹出导入日志，如下图所示。



1. 确认导入无误，关闭导入日志，进入主页面自动生成河道中心线图层、创建河道中心线对象，如下图所示。
