对象创建

构建二维排水耦合模型，首先需要分别构建排水管网模型和二维水动力模型，具体步骤见排水管网模型和二维水动力的用户手册。再选择创建二维排水节点耦合、二维排水侧向耦合对象

二维排水侧向耦合

  1. 在构建排水管网模型和二维水动力模型的基础上，增加二维排水侧向耦合对象

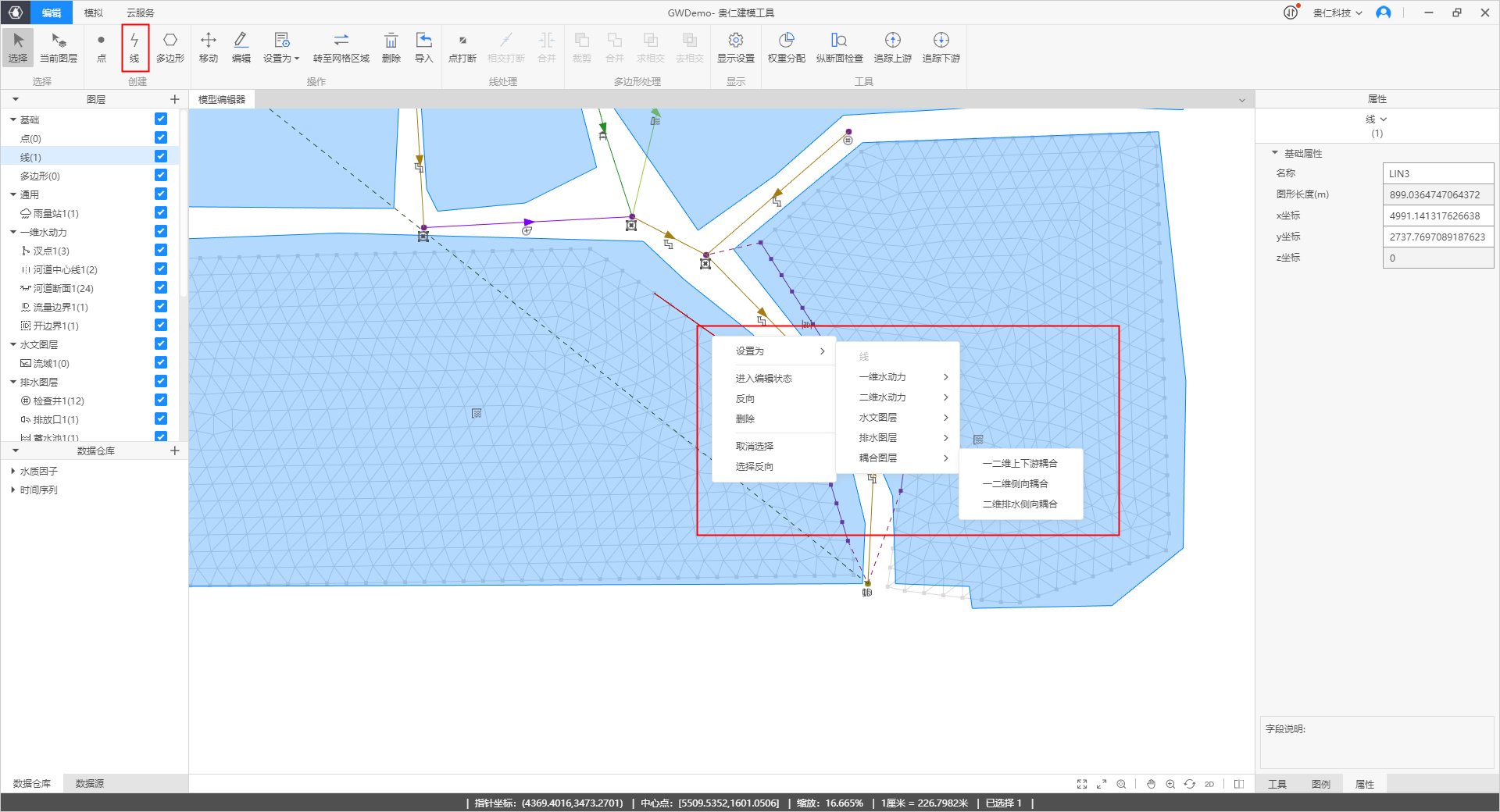

  2. 在工具栏中，选择【线】的创建工具，在模型编辑器中绘制线对象，选中已绘制的图形对象，点击右键菜单【设置为】或是工具栏中【设置为】，选择设置为二维排水侧向耦合即可生成二维排水侧向耦合模型对象

    image-20220119140917840

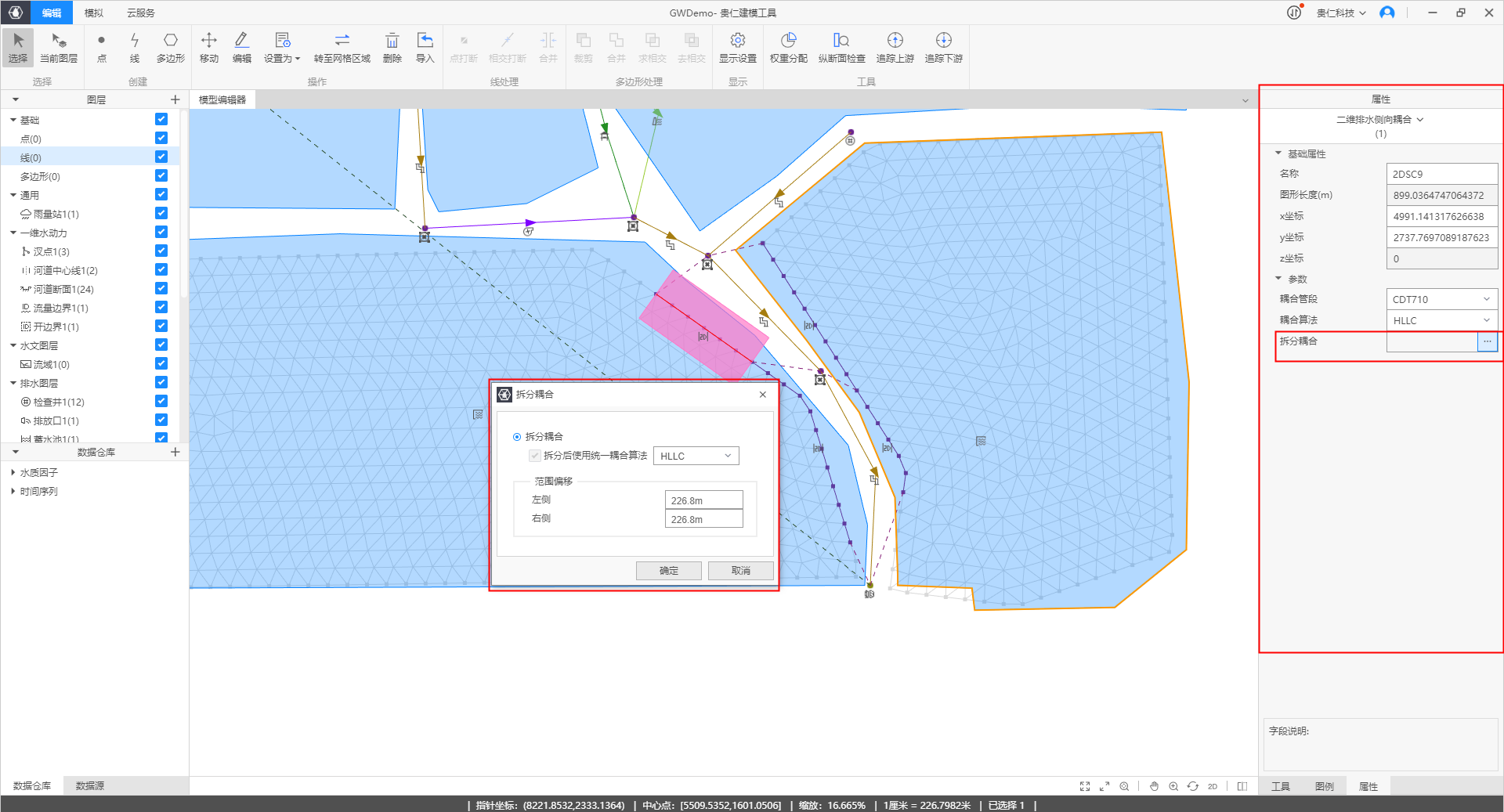

  3. 选中二维排水侧向耦合对象，在属性侧边栏中可定义拆分耦合方法，调整左右范围直至覆盖排水管，确定后自动按排水管拆分耦合

image-20220119141011105

二维排水节点耦合

  1. 在构建排水管网模型和二维水动力模型的基础上，增加二维排水节点耦合对象

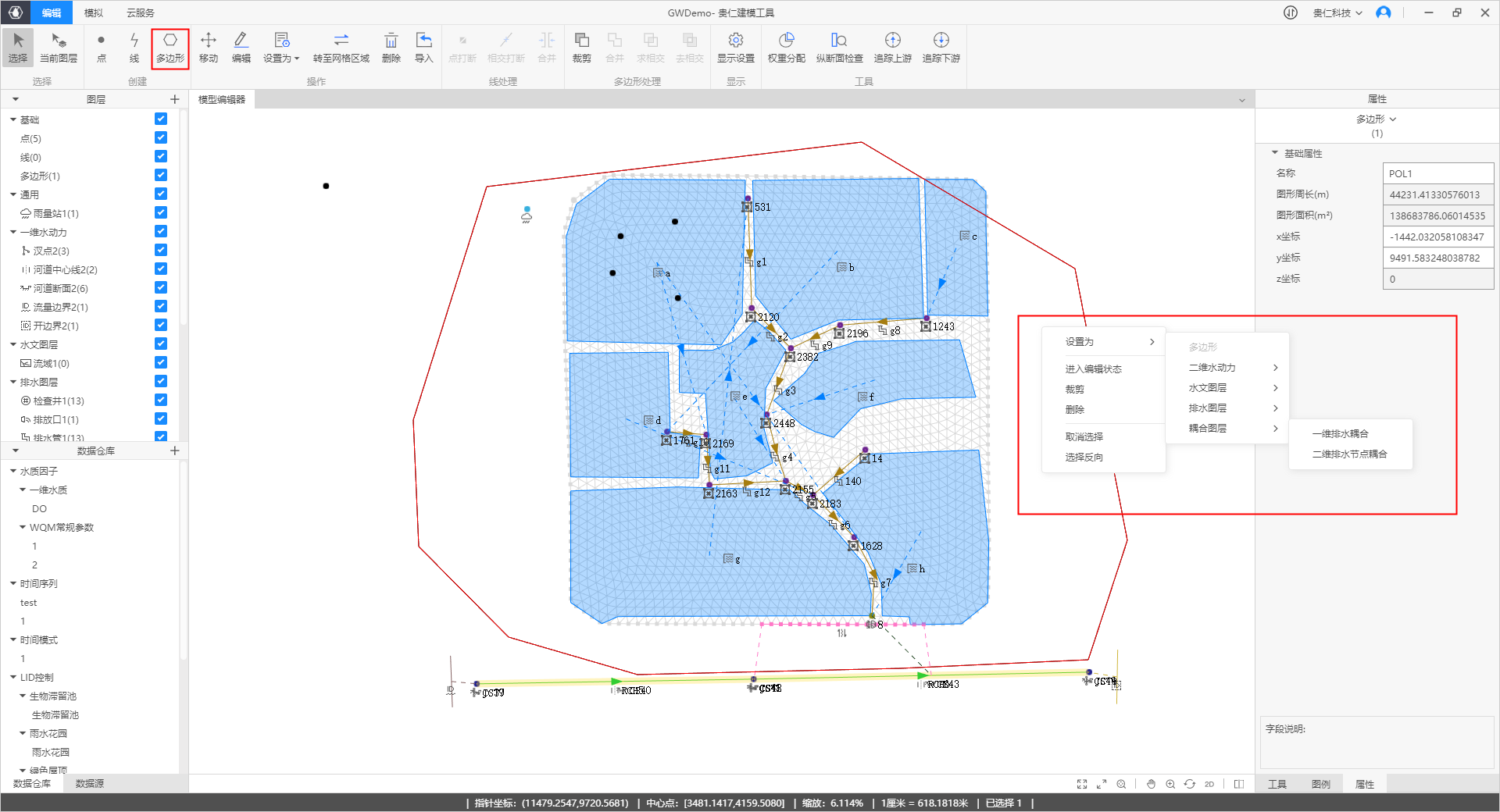

  2. 在工具栏中，选择【多边形】的创建工具，在模型编辑器中绘制多边形对象，选中已绘制的图形对象，点击右键菜单【设置为】或是工具栏中【设置为】，选择设置为二维排水节点对象即可根据多边形范围内所有的检查井对象，自动拆分成多个二维排水节点耦合对象

    image-20220119141135045
