计算及结果查看

模拟结果

  • 模拟完成后，可下载计算结果进行查看，可选择切换子汇水区、节点、管段相关属性查看模拟结果动画展示。
  • 子汇水区相关属性：面积、宽度、坡度、不渗透性、降水、雪深、蒸发、下渗、径流、GW流量、GW标高、土壤湿度
  • 节点相关属性：内底、水深、水位、容积、边侧进流量、总进流量、积水
  • 管段相关属性：最大深度、粗糙度、坡度(%)、流量、水深、流速、容积、充满度

image-20220119110457803

纵断面查看

  • 纵断面查看显示特定时间点连接的排水系统管段和节点的路径中水深随着时间的模拟变化，重新选择起始节点和结束节点，将生成新的路径，选中路径，自动更新纵断面结果

    image-20220119110420123

表格查看

  • 可选择查看单个对象多个结果属性字段，在模拟时间范围内的数值变化，以及对象的模型属性，如下图所示

image-20220119110602706

曲线查看

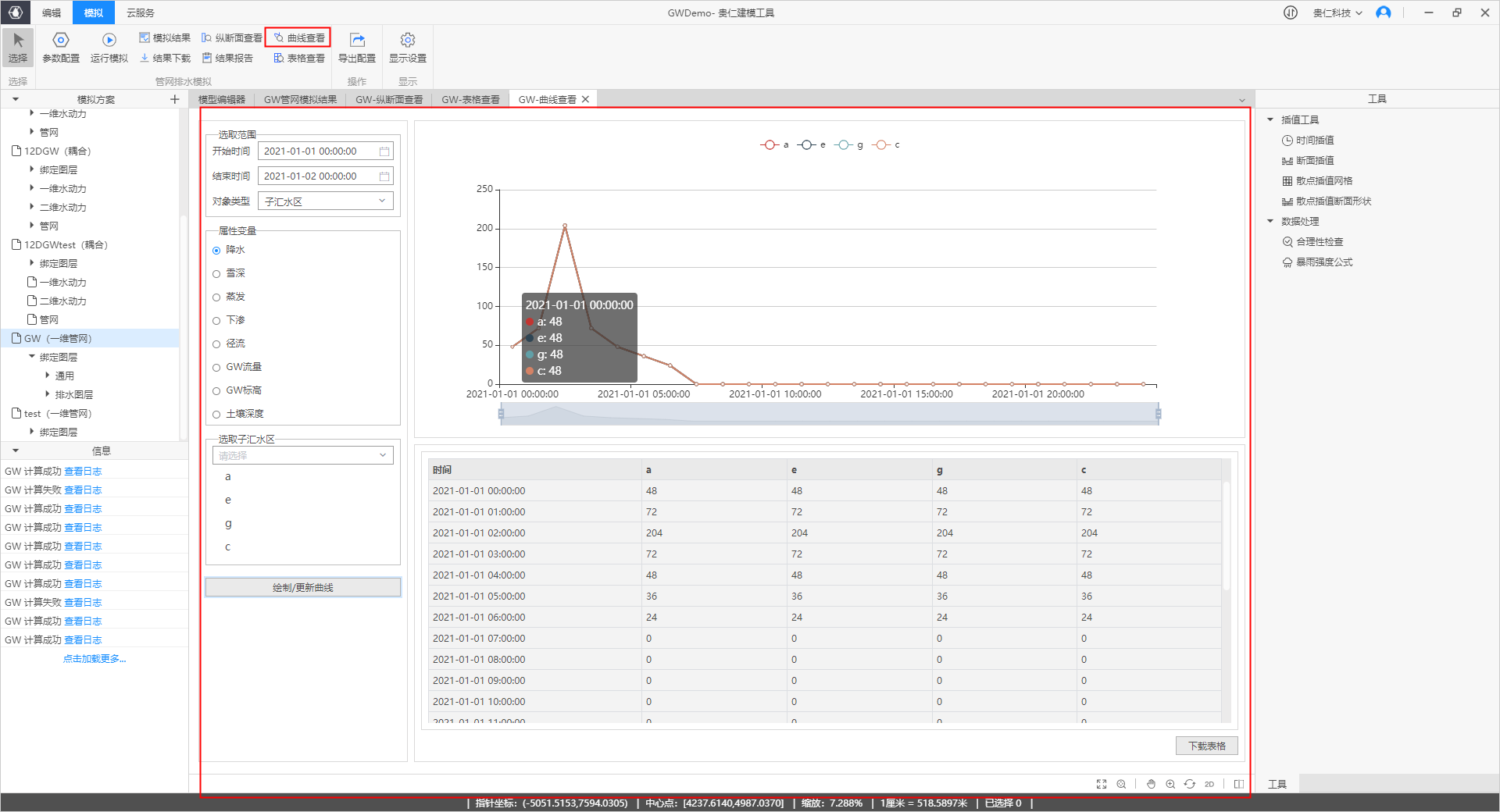

  • 可选择查看多个对象单个属性变量，在模拟时间范围内的数值变化，如下图所示

image-20220119110729498

结果报告

每次模拟之后将生成结果报告，包含了以下内容：

  1. 主要有效模拟选项的总结

  2. 运行过程中遇到的任何错误状况列表

  3. 工程输入数据的总结性列表

  4. 模拟使用的每一降雨文件中读取的数据总结

  5. 模拟中采用的控制规则行为的描述

  6. 整个系统的质量连续性误差

  7. 具有最高单个流量连续性误差的节点名

  8. 用于在流量演算中时间步长尺寸的管段名

  9. 具有最大流量不稳定性指标数值的管段名

  10. 演算时间步长采用的范围，以及认为是恒定状态百分比的信息

  11. 以及每一子汇水区、节点、管段最感兴趣特性的总结结果

image-20220119110848492
