对象参数

水文模型对象包括：子流域、河网、交汇点、雨量站、水文站、水库等，通过对象的属性面板，可以编辑调整模型所需的参数，用于模拟计算。

子流域

  • 子流域主要参数包括：流域面积、子流域产汇流、蒸发站等数据，通过指定出水口（水文站或水库）、雨量站、蒸发站等属性，生成该流域的产汇流关系。
字段名称 字段说明
属性 对象的类型名称
名称 对象的名称定义
图形周长 多边形图形周长
图形面积 多边形图形面积
X坐标 对象X坐标
Y坐标 对象Y坐标
Z坐标 n/a
出水口 汇水出口的水文站站点名称
上游出水口 上游汇水出口
设定面积 流域设定面积
面雨量 流域雨量站分布
平均汇流距离 从DEM数据中提取流域自动计算生成
平均坡度 从DEM数据中提取流域自动计算生成
沿主河道长度 从DEM数据中提取流域自动计算生成
沿主河道平均坡度 从DEM数据中提取流域自动计算生成
中心到出口距离 从DEM数据中提取流域自动计算生成
中心到出口坡度 从DEM数据中提取流域自动计算生成
最大河道长度 从DEM数据中提取流域自动计算生成
最大河道平均坡度 从DEM数据中提取流域自动计算生成

image-20210226093426762

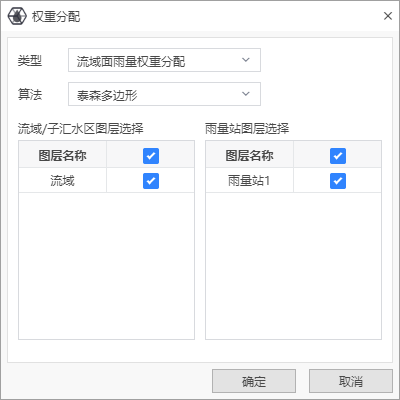

  • 用户可通过【面雨量】配置页面，配置各雨量站的权重系数，也可以通过【模型图层】的工具栏【权重分配】工具，使用指定算法自动分配权重

image-20210226095210526

image-20210226095303772

河网

  • 河网对象通过线对象设置生成，用于连接水文站、水库等水工建筑，可以通过图形的编辑或是属性中直接指定连接的上下游节点。
字段名称 字段说明
属性 对象的类型名称
名称 对象的名称定义
图形长度 对象的图形长度
X坐标 对象X坐标
Y坐标 对象Y坐标
Z坐标 n/a
上游节点 连接的上游节点名称
上游节点 连接的下游节点名称
设定长度 用于模拟计算的长度

image-20210226095943475

交汇点

  • 交汇点为连接节点，可用于交叉相汇的河网进行连接。
字段名称 字段说明
属性 对象的类型名称
名称 对象的名称定义
X坐标 对象X坐标
Y坐标 对象Y坐标
Z坐标 n/a

image-20210226100431548

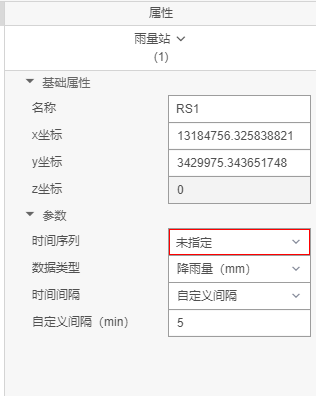

雨量站

  • 雨量站用于承接实测降雨、雨量站位置等数据。

    雨量数据，支持用户指定时间序列为雨量数据，当用户需要使用【权重分配】工具分配时，坐标位置需要与实际相符

字段名称 字段说明
属性 对象的类型名称
名称 对象的名称定义
X坐标 对象X坐标
Y坐标 对象Y坐标
Z坐标 n/a
时间序列 降雨时间序列
数据类型 降雨数据的类型
时间间隔 定义降雨数据的时间间隔类型
自定义间隔 自定义间隔

image-20220118162101282

水文站

  • 水文站对象可以配置实测流量、水位流量曲线、洪水场次等数据，通过与河网连接产生拓扑关系。
字段名称 字段说明
属性 对象的类型名称
名称 对象的名称定义
X坐标 对象X坐标
Y坐标 对象Y坐标
Z坐标 n/a
流量过程 流量过程，通过指定【时间序列】数据配置实测流量，用于率定计算数据，可做为上游来水数据来源
洪峰场次 水文站配置了实际流量后，可通过洪水场配置页面提取洪水场次，用于率定计算
水位流量曲线 用户模拟计算后需要同时输出水位时需配置，未配置时模拟计算结果不输出水位

image-20210226102042397

  • 【洪水场次】用于从当前水文站实测的流量数据中，提取和管理用于率定参数配置中选择使用的洪水场次

    image-20210226150537457

水库

  • 水库对象可以配置实测出库入库流、洪水场次、库容曲线、泄流曲线、调度规则等数据，通过与河网连接产生拓扑关系。
字段名称 字段说明
属性 对象的类型名称
名称 对象的名称定义
X坐标 对象X坐标
Y坐标 对象Y坐标
Z坐标 n/a
最大发电流量(m3/s) 配置水库发电流量参数
库容曲线 用于模拟计算水库的库容和水位
泄流曲线 用于水库泄流出库的计算
溢洪道 溢洪道信息
调度规则 配置水库调度，当模拟参数中需要配置调度规则时，需要在此处配置规则
入库流量 通过指定【时间序列】数据，配置实测入库流量，用于率定计算数据
出库流量 通过指定【时间序列】数据，配置实测出库流量，当水库出水口为上游节点时，可做为上游来水数据
洪水场次 当水文站配置了入库流量后，可通过洪水场配置页面提取洪水场次，用于率定计算

image-20210226102939774
