拓扑对象工具栏

功能入口：菜单【编辑】_网格区域图层、网格图层

功能介绍：拓扑对象工具栏，按操作数据不同分为网格区域图层工具栏和网格图层工具栏。

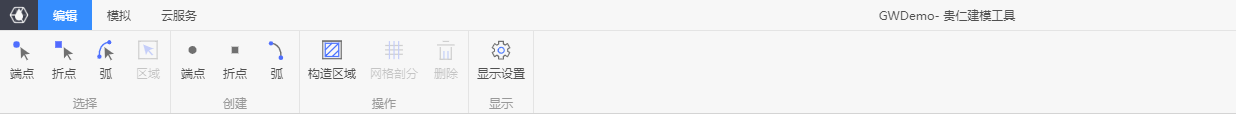

• 网格区域工具栏：用户通过网格区域工具栏提供的工具，可以在【网格区域图层】中进行端点、折点、弧、网格区域等拓扑对象的绘制、编辑、选择、网格区域构造及网格剖分等操作；

按钮	功能	说明
	选择：端点	在模型编辑器中，选择拓扑对象“端点”
	选择：折点	在模型编辑器中，选择拓扑对象“折点”
	选择：弧	在模型编辑器中，选择拓扑对象“弧”
	选择：区域	在模型编辑器中，选择拓扑对象“区域”
	创建：端点	在模型编辑器中，创建拓扑对象“端点”
	创建：折点	在模型编辑器中，创建拓扑对象“折点”，折点需要创建在弧线上才生效
	创建：弧	在模型编辑器中，创建拓扑对象“弧”
	构造区域	网格区域图层中，通过计算“弧”相交去重后的闭环部分，创建出网格区域对象
	网格剖分	按指定的网格区域对象，进行不规则网格剖分，网格剖分时，会以构造区域的弧上折点计算网格边长
	删除	删除选择中的对象

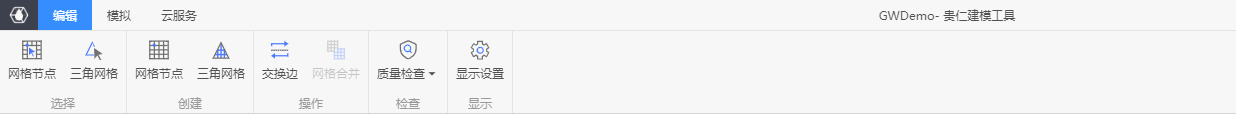

• 网格工具栏：用户通过网格工具栏提供的工具，可以在【网格图层】中进行网格节点、网格边、网格等拓扑对象的绘制、编辑、选择及网格质量检查等操作；

按钮	功能	说明
	选择：网格节点	在模型编辑器中，选择拓扑对象“网格节点”
	选择：三角网格	在模型编辑器中，选择拓扑对象“三角网格”
	创建：网格节点	在模型编辑器中，创建拓扑对象“网格节点”
	创建：三角网格	在模型编辑器中，通过选中三个网格节点，创建拓扑对象“三角网格”，
	交换边	在模型编辑器中，以交换的方式连接两个相对网格节点，以形成两个替代三角形网格
	网格合并	在模型编辑器中，以合并的方式形成新的网格单元
	质量检查	开启、关闭对网格质量的实时检查，以优化网格利于计算，可通过设置项修改检查值和范围
