基础对象“多边形”处理

功能入口:建模工具端_基础图层&模型图层-工具栏

功能介绍:用户通过工具栏的多边形处理工具,可以对基础对象"多边形"进行裁剪、合并、求相交、去相交等操作

  1. 单选基础图形多边形对象,可选择多边形的裁剪操作;
  2. 多选基础图形多边形对象,可选择多边形的合并/求相交/去相交等操作;
  3. 选择多边形裁剪,用户可以自定义裁剪区域,裁去自定义选中的部分;
  4. 选择多边形合并,根据选中的多边形对象判断存在的重叠部分,取最外边合并为一个多边形对象,内部点不保留;
  5. 选择多边形求相交,根据选中的多边形对象判断存在的重叠部分,只保留重叠部分;
  6. 选择多边形去相交,根据选中的多边形对象判断存在的重叠部分,删除重叠部分只保留非重叠部分;

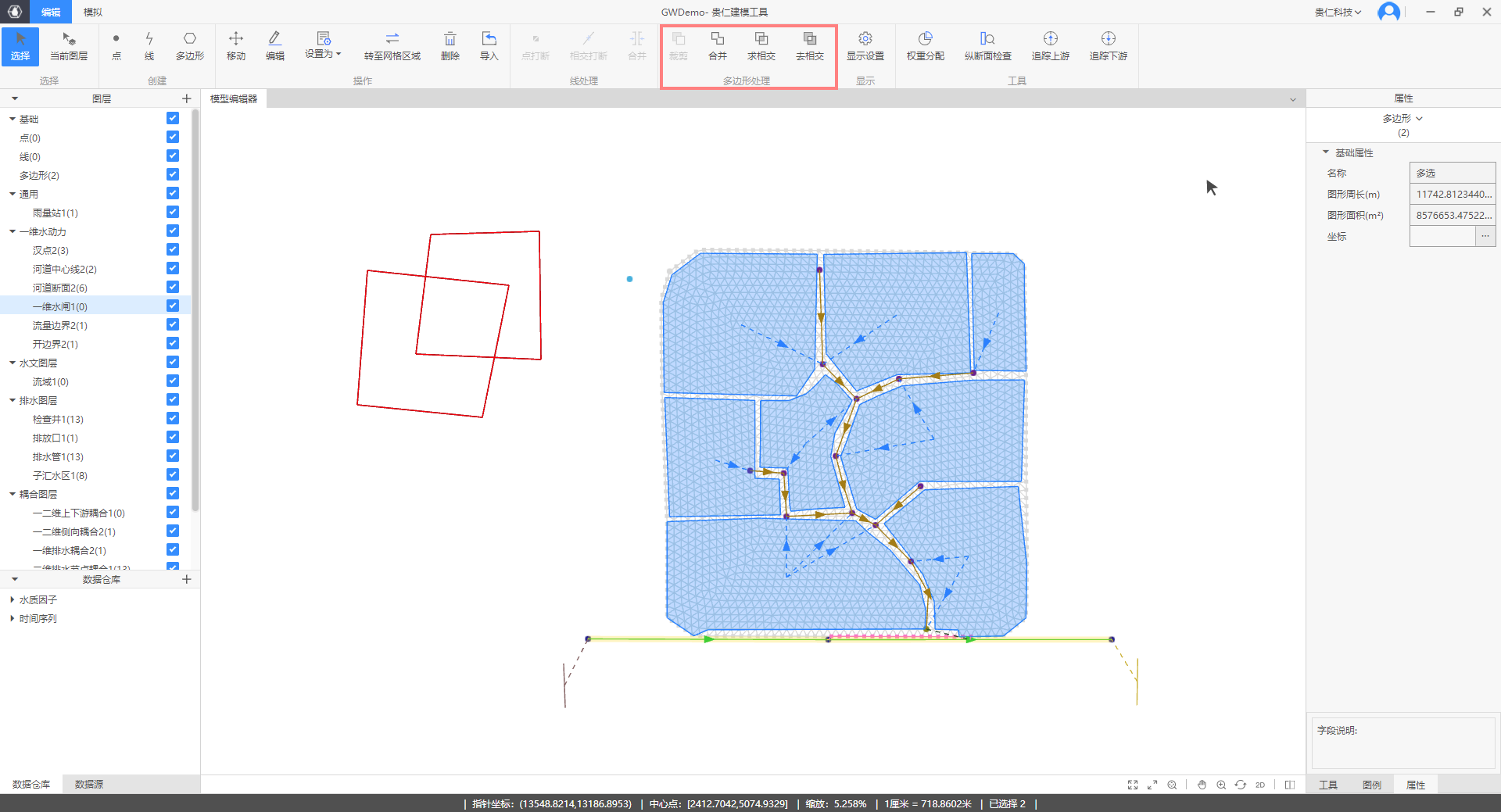

image-20220314145640746
